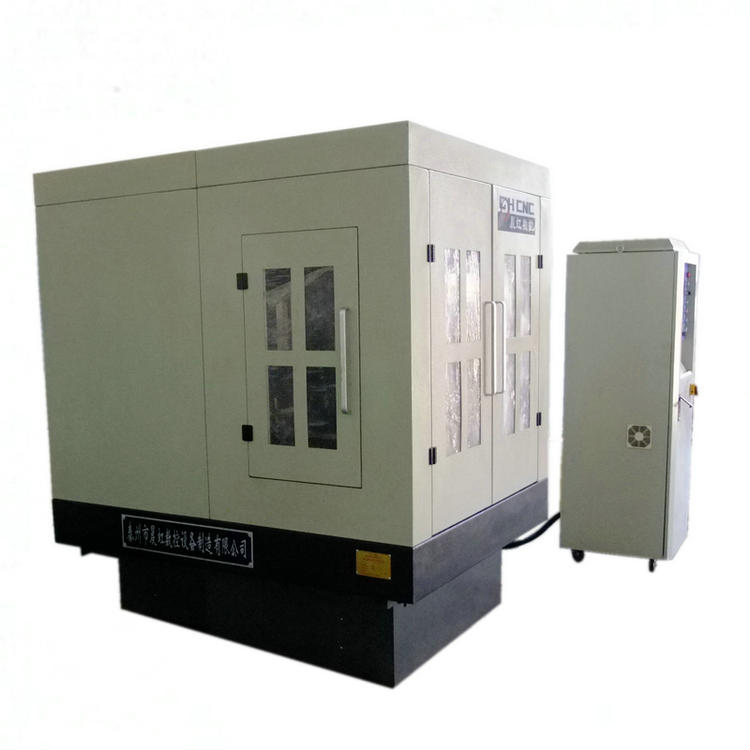

CH5640-G光學玻璃線切割機是客戶定做的一臺弓架結構的砂線切割機，機床外帶環保護罩外殼，內配有精密傾斜臺和回轉臺，可同時滿足切割有錐度要求的光學玻璃零件。
本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、潤滑部分、冷卻部分、防護部分組成。
本機床是弓架結構，弓架結構的砂線切割機可用于切割方形、圓形等任意直體形狀，配有傾斜臺和回轉臺，同時可以滿足晶面錐度切割的要求。
我公司可根據用戶產品具體情況設計專用數控砂線切割機床，歡迎咨詢。技術咨詢 +86 13365200209

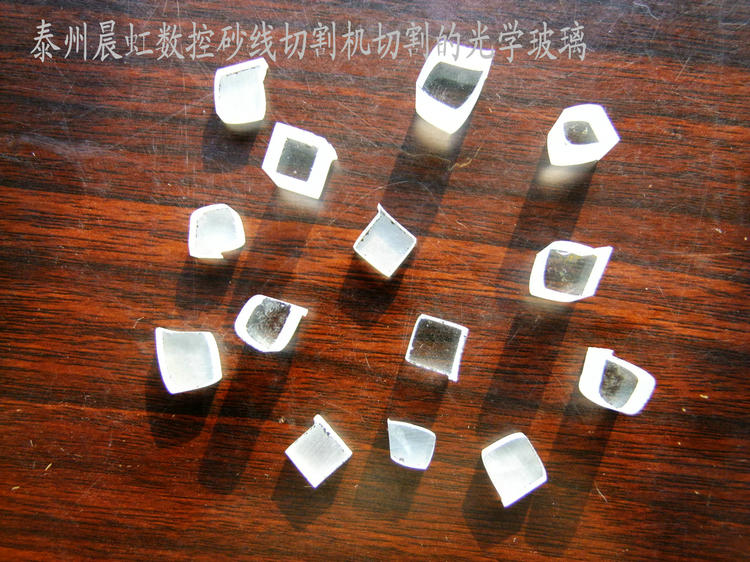

切割小樣展示
|
CH5640-G光學玻璃線切割機主要技術參數
|
|
1. 工作臺
|
|
|
1
|
工作臺面積（長×寬）ｍｍ
|
650×400
|
|
|
2
|
Ｔ型槽數 條
|
2
|
|
|
3
|
Ｔ型槽寬 ｍｍ
|
14
|
|
|
4
|
Ｔ型槽距 ｍｍ
|
730
|
|
|
5
|
工作臺大承載 ｋｇ
|
450
|
|
|
6
|
工件架高度 ｍｍ
|
200
|
|
|
２. 各向行程
|
|
|
|
|
1
|
工作臺縱向行程（X向）mm
|
500
|
|
|
2
|
工作臺橫向行程（Y向）mm
|
400
|
|
|
3
|
砂線上下行程（Z向）mm
|
30
|
|
|
3. 砂線和弓架
|
|
|
|
|
1
|
砂線規格
|
φ1.2、φ1.4、φ1.8
|
|
|
|
2
|
砂線轉動速度
|
1～10 r/s
|
|
|
|
3
|
砂線往復頻率
|
20～100次/min
|
|
|
|
4
|
驅動砂線電機功率
|
1.5KW
|
|
|
|
5
|
大切割厚度
|
250mm
|
|
|
|
4. 進給電機
|
|
|
|
|
1
|
工作臺X向
|
0.75KW
|
日本安川
|
|
|
2
|
工作臺Y向
|
0.75KW
|
日本安川
|
|
|
3
|
回轉臺C軸
|
0.75KW
|
日本安川
|
|
|
4
|
傾斜臺A軸
|
0.75KW
|
日本安川
|
|
|
5. 機床精度標準
|
|
|
|
|
1
|
工作夾持框架表面與X\Y軸運動的平行度: 任意300測量長度上為0.02,大允差0.05
|
|
|
|
|
2
|
X軸運動與Y軸運動之間垂直度： 任意300測量長度上為0.02
|
|
|
|
|
3
|
工作臺運動的定位精度:
測量長度≤500為0.02
測量長度≤1000為0.03
測量長度≤2000為0.032
|
|
|
|
|
4
|
弓架與工作臺X軸方向的垂直度：0.01/30
|
|
|
|
|
5
|
弓架與工作臺Y軸方向的垂直度：0.01/30
|
|
|
|
|
6. 機床自重
|
|
|
|
|
1
|
約2500KG
|
|
|
|
備注：以上技術參數為以前用戶定做規格，僅作參考。
公司致力于不斷提高產品性能及質量，為用戶定做的專用機床都是根據用戶產品具體情況設計的，所以本說明書所寫內容與新產品功能規格或設計可能略有不同，如未能另行通知，請以實際溝通之后所購實物為準。
公司產品資料雖經多方審核、校正，但仍可能出現錯漏情況，不足之處祈求諒解并請指正。
