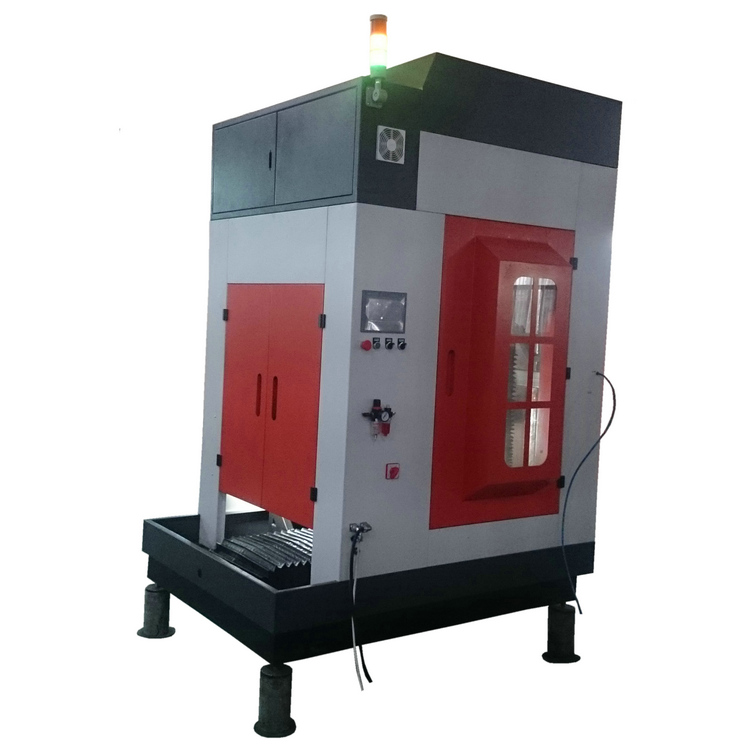

CHSX5620-D15型數控多線金剛石線切割機床的特點
* 主機設計采用有限元分析方法設計，確保機床的強度和剛性，底座部件采用優質鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。工作臺安裝精密滾珠絲杠，采用臺灣進口精密滾動直線導軌。
* 精密導輪組件采用雙軸承結構。
* 該款機床針對加工脆硬材料特點，為便于裝夾工件及落料安全采用金剛石絲線橫式加工，金剛石線采用從上而下臥式切割，即金剛石絲線在工件上方與工件產生切削。
* 機床數控系統通過可編程控制器進行控制，編程系統采用我公司開發的線切割編程控制專用軟件。
* 斷絲停機保護功能，發生斷絲，絲筒停止轉動，程序停止加工。
* 可為用戶提供切割工藝，薄板類玻璃采用真空吸附固定；棒狀玻璃采用V型鐵壓板固定。
* 有傾斜、旋轉雙向調整臺便于工件調整角度。
* 采用我公司發明專利技術，確保加工表面平面度＜0.2mm。
機床用途 非導電材料、半導電材料、晶體、脆硬材料等切片使用。
應用領域：
u 石墨 石墨切片；
u 硅晶體 太陽能多晶硅、單晶硅等切片；
u 石材 天然巖石、大理石、玉石、方解石、冰洲石、翡翠、隕石等；
u 有色金屬 硫化鋅、鐵氧體等；
u 玻璃 硫系玻璃、光學玻璃、石英玻璃、紅外玻璃、鋯石等；
u 陶瓷 氧化鋁陶瓷、氧化鋅陶瓷、氧化鋯陶瓷、靶材陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等；
u 人工晶體 人工藍寶石、氧化鋁晶體、紅外玻璃晶體、氧化鋁晶體、碳化硅晶體、碘化銫晶體等；
u 復合材料 PVC板、碳纖維復合材料、玻璃纖維復合材料等；
u 其他非金屬導電體材料，半導電材料，硬度小于金剛石線的均可切割。
備注：可為用戶設計成立式多線金剛石線切割機，歡迎咨詢。
泰州晨虹CHSX5620-D15型數控多線金剛石線切割機床詳細參數
|
基本參數
|
機床型號 CHSX5620-D15
機床類型 線鋸機床，往復式機床，金剛石線切割機，多線切割機，細線砂線切割機，機械加工方式機床
切割尺寸 200×200mm
砂線數量 1根
切割大厚度200mm
|
|
控制系統
|
主機 工控電腦 液晶顯示器
操作系統 線切割編程控制一體
|
|
主要參數
|
造型設計 落地式機床 箱型結構 環保護罩型
加工速度 與加工材料有關，變頻無調速
表面粗糙度 與加工材料和切割速度有關
機床型號 CHSX5620-D15
工作臺左右行程 200mm
切線上下行程 200mm
工作臺尺寸 200mm×300mm
切割線多條數 1～30（切割2mm片時上多線，切割10mm片時多上15根線；可單線使用）
金剛石線直徑 0.12～0.35mm
工作臺大承重 50kg
滿足切割工件要求及機床特征 滿足工件方板100×100×25mm和圓柱體φ80×40mm的工件切割片2～10mm和小立方顆粒切割要求。
走絲速度 0 ～8m/s可調
儲絲量范圍 ≤300m
加工進給速度范圍 0.01mm-30mm/min
兩導向輪間距 150、250mm 可設計成可調式結構
切割材料 脆性材料
機床外形尺寸（長×寬×高） ≈1600mm×1600mm×1900mm
整機噪音 ≤80dB
機床消耗功率 3KW
輸入電源 ～220V 50Hz
機床凈重 1400KG
|
|
易損件明細
|
軸承
導輪
導線輪
|
|
消耗品清單
|
電鍍金剛石線
|
|
服務與支持
|
1、派人到買方進行試加工安裝調試，用戶負責機床卸貨和定位。
2、免費培訓用戶。
|
|
標準配置
|
金剛石線切割機主機 CHSX5620-D15×1臺
機床合格證×1
機床說明書×1
軟件說明書×1
裝箱清單×1
工件架×1付
工件壓板組件×2套
機床地腳調整螺釘×4套
水箱400L×1
下水管1/4吋×2
水泵120W×1
工具箱×1
|
|
保修信息
|
保修政策 1、正常使用情況下，公司負責產品一年“三包”。在質保期內，如因設備質量問題造成零部件損壞，我公司無償更換，并且在接到故障通知后派技術人員維修。
2、設備出現故障后，用戶方可以來電聯系解決，若無法通過電話解決的，我公司派人到達現場維修。
質保時間1年
技術咨詢 +86 13365200209
工作時間 周一到周六：9:00-17:30
|
公司致力于不斷提高產品性能及質量，所以本說明書所寫內容與新產品功能規格或設計可能略有不同，如未能另行通知，請以溝通之后所購實物為準。
公司產品資料雖經多方審核、校正，但仍可能出現錯漏情況，不足之處祈求諒解并請指正。
